映像端子の種類と解説

コンポジット映像端子
	通常ピン端子と呼ばれ、場合によってはRCA端子と呼ばれる事もある。この端子の映像信号は輝度信号(Y)と色信号(C)そして同期信号が含まれておりそれらがすべて複合された形で伝送されている。映像信号の分類では[Y/C複合タイプ]である。端子の色は通常[黄色]である。利点：接続が非常に簡単欠点：Y/C複合しているため、ドット妨害・クロスカラーが起こる。

セパレート映像端子

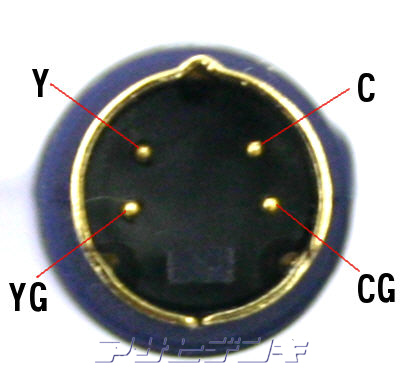

	通常Ｓ端子と呼ばれるのが一般的で、セパレート(Separate)端子の略である。形状的にはミニDIN-4pinであるのでS端子の事をこのように表記している場合もある。この端子の映像信号には輝度信号(Y)と色信号(C)が別々に伝送されているためコンポジット映像端子で起こるドット障害・クロスカラー障害が起き難い。映像信号の分類では[Y/C分離タイプ]である。色は特にないが[黒色]が多い関連情報：Ｓ端子ケーブルのピン配列通常のＳ端子にワイド映像を識別する信号が付加されたＳ１端子・Ｓ２端子があります。Ｓ１映像：画面の左右を圧縮したスクイーズ信号(縦長映像)、ワイドＴＶの設定はフルＳ２映像：画面の上下が黒くなるレターボックス信号です。ワイドＴＶの設定はズーム利点：Y/C分離しているため、ドット妨害・クロスカラーが起き難い。欠点：525P,720P,1080iには対応していない。

コンポーネント映像端子
	コンポーネント映像端子は色差入力端子とも言われ、色信号(C)をB-Y色差信号Cb(Pb)とR-Y色差信号Cr(Pr)に分けて伝送している。通常NTSC(480i)レベルの信号の端子を[Y/Cb/Cr]と表示し、NTSCレベル以上の映像フォーマットが使用できる端子を[Y/Pb/Pr]と表されている事が多い。したがって[Y/Pb/Pr]コンポーネント映像端子は、ハイビジョン端子と呼ぶ事もある。一部のハイビジョンテレビではピン端子ではなくBNC端子になっている場合もある。映像信号の分類では[Y/B-Y/R-Yタイプ]である。端子の色は[Y(緑)]・[Cb/Pb(青)]・[Cr/Pr(赤)] 利点：基本的にHDTV(720P,1080i等)まで伝送できるようになった。欠点：どの映像フォーマットに対応しているのかは端子を見ても分らない。３本ケーブルで接続が面倒

Ｄ映像端子
	通常Ｄ端子と呼ばれるがD1端子～D5端子まで形状は同じでも対応する映像フォーマットによって分れている。(下記の表参照) この端子の映像信号の中身は基本的にコンポーネント端子と同じであり３本を１つにまとめたものである。同時に[4:3]と[16:9]の画角信号も伝送されている。端子の色は特にないが[黒色]が多い。Ｄ端子の名前の由来ですが[DIGITAL]のＤではなく左の画像を見ても分かるようにコネクターの形状がＤの字の形になっているためこの名前が付いたようです。またパソコンのD-Sub端子をＤ端子と混同する方がおられますがどちらもＤ型ではあるが端子の形状も違うし信号もパソコンはRGBである。関連情報：Ｄ端子のピン配列利点：D1～D5の種類を付けた事で対応する映像フォーマットが分りやすくなった。３本ケーブルを１つにまとめたので接続が簡単、画角信号も同時に伝送できる。欠点：アナログ信号である。コネクターの幅が約26mmと広く配管に後から通せない。 2011年以降製造の機器でBDソフト再生時にD2(480i,480p)までに出力が規制されている。


HDMI端子
当店取扱い HDMIケーブル	HDMIはHigh Definition Multimedia Interfaceの略で、見た目にはUSBの端子に似ている。形状は画像の通りで19ピンである。従来のコンポジット,Ｓ端子,Ｄ端子等がアナログ信号だったのに対してHDMIはデジタル信号でレコーダー等とテレビの接続を行う事ができる。 PCではDVI（Digital Visual Interface）というデジタル接続可能な規格があるがコネクターが大きいのと映像のみであるのでデジタル家電には不向きであった。そこでDVIを発展させ映像だけでなく音声やコントロール信号を加えコネクターも小さくしてHDMIの規格が生まれた。最近の器機ではアナログ端子が廃止されHDMI端子のみの機種も増えてきている。またHDMIで接続された機器同士をHDMI端子を通してお互いの機器操作を可能する事も一般的になってきている。標準タイプのHDMI端子(タイプＡ)より小型のムービー用のminiHDMI端子(タイプＣ)、さらに小さめの携帯等用microHDMI端子(タイプＤ)もある。 HDMIケーブルのバージョンはLAN機能を内臓しHDMI1.4になり、HDMI2.0では4K(60p)に対応しプレミアムHDMIケーブルという名称となりHDMI2.1では8K(60p)に対応しウルトラハイスピードHDMIケーブルという名称で販売されている。(参考資料参照) 最新の動向としてはHDMIケーブルのコネクター内に光変換チップを内蔵してメタルケーブルではなく光ケーブルを使用した商品が発売されて来ておりHDMI2.1から本格化する兆しがある。注意：通常のパッシブ型のHDMIケーブルには方向性がないがイコライザーが内蔵されているアクティブ型や光ファイバーのHDMIケーブルには方向(→Signal Flow)等の記載があり必ずその方向に合わせて接続する必要がある。利点：デジタルなので１本のケーブルで映像信号と音声信号の両方を送れる。デジタル信号をアナログ変換しないので映像がより鮮明欠点：HDMIは再生専用端子で通常HDMI端子から録画する事はできない。ケーブルの曲げや埃に弱い傾向があるので取扱いに注意が必要である。

HDMI端子

当店取扱い
HDMIケーブル

HDMIはHigh Definition Multimedia Interfaceの略で、見た目にはUSBの端子に似ている。形状は画像の通りで19ピンである。
従来のコンポジット,Ｓ端子,Ｄ端子等がアナログ信号だったのに対してHDMIはデジタル信号でレコーダー等とテレビの接続を行う事ができる。
PCではDVI（Digital Visual Interface）というデジタル接続可能な規格があるがコネクターが大きいのと映像のみであるのでデジタル家電には不向きであった。そこでDVIを発展させ映像だけでなく音声やコントロール信号を加えコネクターも小さくしてHDMIの規格が生まれた。
最近の器機ではアナログ端子が廃止されHDMI端子のみの機種も増えてきている。またHDMIで接続された機器同士をHDMI端子を通してお互いの機器操作を可能する事も一般的になってきている。
標準タイプのHDMI端子(タイプＡ)より小型のムービー用のminiHDMI端子(タイプＣ)、さらに小さめの携帯等用microHDMI端子(タイプＤ)もある。
HDMIケーブルのバージョンはLAN機能を内臓しHDMI1.4になり、HDMI2.0では4K(60p)に対応しプレミアムHDMIケーブルという名称となりHDMI2.1では8K(60p)に対応しウルトラハイスピードHDMIケーブルという名称で販売されている。(参考資料参照)

最新の動向としてはHDMIケーブルのコネクター内に光変換チップを内蔵してメタルケーブルではなく光ケーブルを使用した商品が発売されて来ておりHDMI2.1から本格化する兆しがある。

注意：通常のパッシブ型のHDMIケーブルには方向性がないがイコライザーが内蔵されているアクティブ型や光ファイバーのHDMIケーブルには方向(→Signal Flow)等の記載があり必ずその方向に合わせて接続する必要がある。

利点：デジタルなので１本のケーブルで映像信号と音声信号の両方を送れる。
デジタル信号をアナログ変換しないので映像がより鮮明

欠点：HDMIは再生専用端子で通常HDMI端子から録画する事はできない。
ケーブルの曲げや埃に弱い傾向があるので取扱いに注意が必要である。

参考資料

HDMI端子・ケーブルの種類

　伝送速度対応映像
フォーマットイーサーネット

HDMI1.0～1.2
スタンダードHDMIケーブル 4.95Gbps 2K60p ×(非対応)

HDMI1.3
ハイスピードHDMIケーブル 10.2Gbps 4K30p ×(非対応)

HDMI1.4
ハイスピードHDMIケーブル 10.2Gbps 4K30p ○(対応)

HDMI2.0
プレミアムハイスピードHDMIケーブル 18Gbps 4K60p ○(対応)

HDMI2.1
ウルトラハイスピードHDMIケーブル 48Gbps 8K60p ○(対応)

	伝送速度	対応映像フォーマット	イーサーネット
HDMI1.0～1.2 スタンダードHDMIケーブル	4.95Gbps	2K60p	×(非対応)
HDMI1.3 ハイスピードHDMIケーブル	10.2Gbps	4K30p	×(非対応)
HDMI1.4 ハイスピードHDMIケーブル	10.2Gbps	4K30p	○(対応)
HDMI2.0 プレミアムハイスピードHDMIケーブル	18Gbps	4K60p	○(対応)
HDMI2.1 ウルトラハイスピードHDMIケーブル	48Gbps	8K60p	○(対応)

当店取扱いHDMIケーブル

アナログ映像端子の種類と信号

映像端子の種類 Y
(輝度信号) B-Y
(青色差信号) R-Y
(赤色差信号)

コンポジット端子 Y/C複合
(輝度信号/色信号複合)

セパレート端子 Y
(輝度信号) C
(色信号)

コンポーネント端子 Y
(輝度信号) Cb/Pb
(青色差信号) Cr/Pr
(赤色差信号)

Ｄ端子 Y
(輝度信号) Cb/Pb
(青色差信号) Cr/Pr
(赤色差信号)

Ｄ端子とその対応映像フォーマット

映像端子の種類	Y (輝度信号)	B-Y (青色差信号)	R-Y (赤色差信号)
コンポジット端子	Y/C複合 (輝度信号/色信号複合)
セパレート端子	Y (輝度信号)	C (色信号)
コンポーネント端子	Y (輝度信号)	Cb/Pb (青色差信号)	Cr/Pr (赤色差信号)
Ｄ端子	Y (輝度信号)	Cb/Pb (青色差信号)	Cr/Pr (赤色差信号)

D端子規格 480i 480p 1080i 720p 1080p

D1端子 ○ × × × ×

D2端子 ○ ○ × × ×

D3端子 ○ ○ ○ × ×

D4端子 ○ ○ ○ ○ ×

D5端子 ○ ○ ○ ○ ○

D端子規格	480i	480p	1080i	720p	1080p
D1端子	○	×	×	×	×
D2端子	○	○	×	×	×
D3端子	○	○	○	×	×
D4端子	○	○	○	○	×
D5端子	○	○	○	○	○

Ｄ端子とコンポーネント端子は下記のようなケーブルで接続できます。

D端子コンポーネントケーブル

Ｄ端子とコンポーネント端子は下記のようなケーブルで接続できます。

HDMI出力しかない機器からコンポジット(ピン)端子に入力にしたい場合
当店取扱いHDMI→コンポジット変換するアダプター
